  • Stenosi serrata CI SN

    Carotide interna
    Stenosi serrata

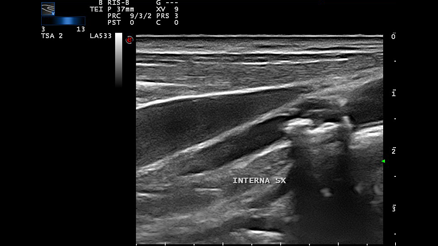

    Immagine B-Mode in scansione longitudinale di carotide interna sinistra con placca ad ecogenicità mista in sede bulbare che occupa gran parte del lume vasale.
  • Stenosi serrata CI SN

    Carotide interna
    Stenosi serrata

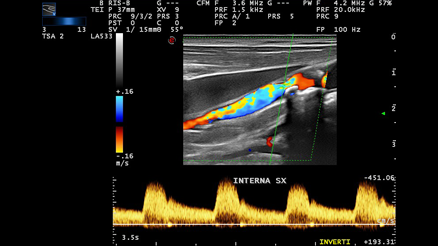

    L'eco color Doppler permette di valutare la presenza di aliasing nella sede di massima stenosi; Il Doppler pulsato posizionato nella sede di massima stenosi e con correzione d'angolo pari a 55° permette di rilevare elevate velocità di flusso (VPS Max > 4 mt/sec) Stenosi emodinamica > 80 %.

  • Carotide interna
    Stenosi serrata

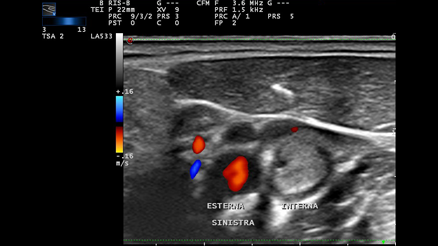

    La scansione trasversale condotta con sonda lineare in senso caudo-craniale utilizzando l'eco-color-Doppler permette di evidenziare la placca prevalentemente iperecogena, irregolare, (coinvolgente l'origine della carotide esterna situata medialmente e ben riconoscibile dall'emergenza della arteria Tiroidea superiore) che riduce progressivamente il lume della carotide interna (aliasing) per recuperare distalmente un calibro regolare.

  • Carotide interna

    Occlusione
    La scansione longitudinale con sonda lineare e color-Doppler permette di evidenziare la presenza di materiale isoecogeno che interessa la carotide interna sinistra con netta delimitazione del colore, prossimamente (occlusione recente). La carotide esterna risulta regolarmente pervia.
  • Stenosi serrata CI SN

    Carotide interna

    Occlusione
    La scansione trasversale con color-Doppler permette di visualizzare l'occlusione della carotide interna (materiale isoecogeno che occupa l'intero lume ed assenza di segnale colore) e la pervietà della carotide esterna.

  • Assi giugulari

    Sindrome mediastinica
    La scansione trasversale condotta con sonda lineare e color-Doppler permette di evidenziare la neoformazione (ovalare, situata lateralmente) che produce rallentamento di flusso per compressione ab estrinseco ed ectasia della vena giugulare interna.
